Vigueta
Viguetas en tres peraltes (T-11, T-15 y T-20). La vigueta se corta sobre medida.
| Vigueta | Armado fs=16,000 kg/cm² | Momento flector útil | Momento en sección compuesta | Cortante en sección compuesta |
|---|---|---|---|---|
| T11 E-2 | 2Ø inf. 5 mm + 1Ø Sup. 3 mm | 235 kg.m | 395 kg.m | 650 kg |
| T11 E-3 | 3Ø inf. 5 mm + 1Ø Sup. 3 mm | 250 kg.m | 545 kg.m | 705 kg |
| T15 A-3 | 3Ø inf. 5 mm + 1Ø Sup. 5 mm | 520 kg.m | 720 kg.m | 850 kg |
| T15 A-4 | 4Ø inf. 5 mm + 1Ø Sup. 5 mm | 650 kg.m | 880 kg.m | 950 kg |
| T20 M-5 | 4Ø inf. 5 mm + 1Ø Sup. 5 mm | 1000 kg.m | 1300 kg.m | 1200 kg |

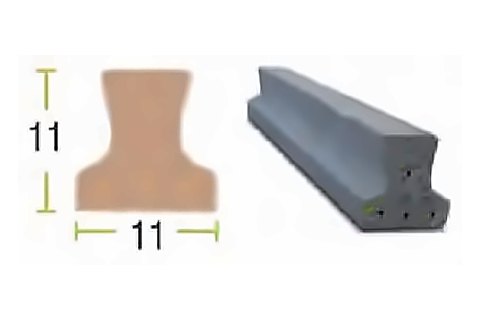

| Tipo | Base | Altura | Peso |
|---|---|---|---|
| E-3 | *11 cm | *11 cm | 19 kg / ml |
*De concreto f´c=350 kg/cm² y acero fs=16,000 kg/cm².

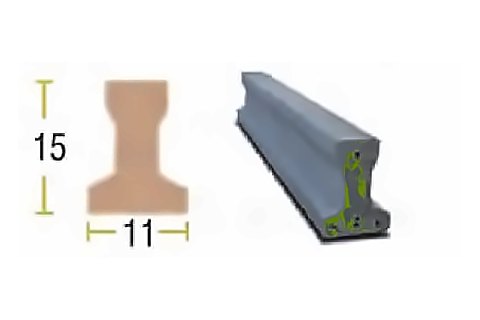

| Tipo | Base | Altura | Peso |
|---|---|---|---|
| A-3 / A-4 | *11 cm | *15 cm | 24 kg / ml |
*De concreto f´c=350 kg/cm² y acero fs=16,000 kg/cm².

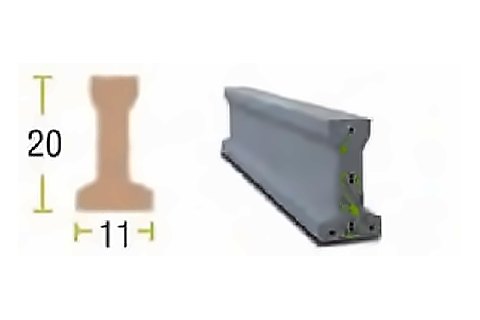

| Tipo | Base | Altura | Peso |
|---|---|---|---|
| M-5 | *11 cm | *20 cm | 30 kg / ml |
*De concreto f´c=350 kg/cm² y acero fs=16,000 kg/cm².
Bovedilla

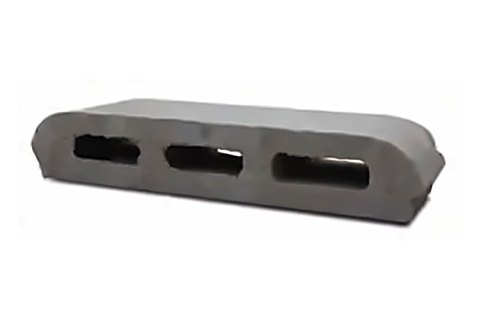

| Tipo (ancho) | Medidas | Peso |
|---|---|---|
| 60 | *h=11 cm *b=20 cm | 10 kg / pz |
| 70 | 12.5 kg / pz |
| Tipo (ancho) | Medidas | Peso |
|---|---|---|
| 50 | *h=15 cm *b=20 cm | 11.3 kg / pz |
| 60 | 13.9 kg / pz | |
| 70 | 14.8 kg / pz | |
| 80 | 17.8 kg / pz |

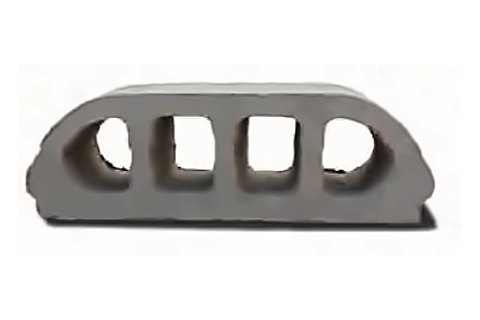

| Tipo (ancho) | Medidas | Peso |
|---|---|---|
| 50 | *h=20 cm *b=20 cm | 18.6 kg / pz |
| 70 | 20.1 kg / pz | |
| 80 | 25 kg / pz | |
| 90 | 27.4 kg / pz | |
| 100 | 29.6 kg / pz |

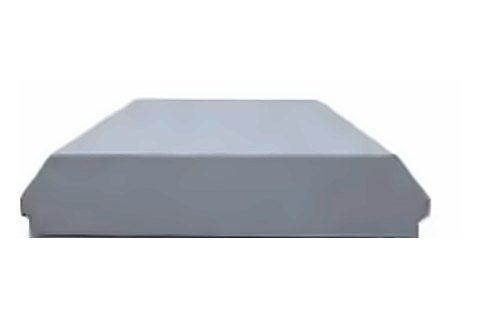

Bovedilla de poliestireno (fabricada sobre medida)
- Material
- Poliestireno, densidad 12 kg/m³
- Longitud de la pieza
- 1.22 m
- Altura
- Para los tres tipos de peralte de vigueta: 11, 15 y 20 cm
- Claros
- Centro a centro de vigueta de 50, 60, 70, 80, 90 y 100 cm
*Medidas a ejes de vigueta de concreto.

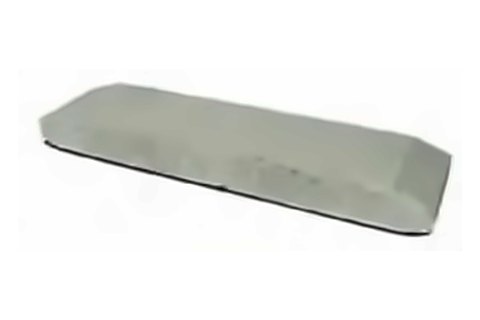

| Medidas | Piezas / m |
|---|---|
| 98X20X10 | 5 |
Tablas de carga y claros permisibles
Cargas en kg/m² y claros permisibles para las viguetas en sección compuesta libremente apoyada.
| Vigueta | Separación centro a centro | 450 kg/m² | 500 kg/m² | 550 kg/m² | 600 kg/m² | 650 kg/m² | 700 kg/m² |
|---|---|---|---|---|---|---|---|
| E-3 | 60 cm | 4.00 m | 3.80 m | 3.60 m | 3.45 m | 3.35 m | 3.20 m |
| 70 cm | 3.70 m | 3.50 m | 3.35 m | 3.20 m | 3.10 m | 2.95 m | |
| A-3 | 50 cm | 5.05 m | 4.80 m | 4.55 m | 4.35 m | 4.20 m | 4.05 m |
| 60 cm | 4.60 m | 4.35 m | 4.15 m | 4.00 m | 3.80 m | 3.70 m | |
| 70 cm | 4.25 m | 4.05 m | 3.85 m | 3.70 m | 3.55 m | 3.40 m | |
| 80 cm | 4.00 m | 3.80 m | 3.60 m | 3.45 m | 3.30 m | 3.00 m | |
| A-4 | 50 cm | 5.55 m | 5.30 m | 5.05 m | 4.80 m | 4.65 m | 4.45 m |
| 60 cm | 5.10 m | 4.80 m | 4.60 m | 4.40 m | 4.20 m | 4.05 m | |
| 70 cm | 4.70 m | 4.45 m | 4.25 m | 4.10 m | 3.90 m | 3.75 m | |
| 80 cm | 4.40 m | 4.15 m | 4.00 m | 3.80 m | 3.65 m | 3.35 m | |
| M-5 | 50 cm | 6.75 m | 6.40 m | 6.10 m | 5.85 m | 5.65 m | 5.45 m |
| 70 cm | 5.70 m | 5.40 m | 5.20 m | 4.95 m | 4.65 m | 4.60 m | |
| 80 cm | 5.40 m | 5.10 m | 4.85 m | 4.65 m | 4.50 m | 4.25 m | |
| 90 cm | 5.10 m | 4.80 m | 4.60 m | 4.40 m | 4.05 m | 3.80 m | |
| 100 cm | 4.80 m | 4.55 m | 4.35 m | 3.95 m | 3.60 m | 3.40 m |
| Vigueta | Separación centro a centro | 350 kg/m² | 400 kg/m² | 450 kg/m² | 500 kg/m² | 550 kg/m² | 600 kg/m² |
|---|---|---|---|---|---|---|---|
| E-3 | 50 cm | 4.95 m | 4.65 m | 4.40 m | 4.15 m | 3.95 m | 3.80 m |
| 60 cm | 4.55 m | 4.25 m | 4.00 m | 3.80 m | 3.60 m | 3.45 m | |
| 70 cm | 4.20 m | 3.90 m | 3.70 m | 3.50 m | 3.35 m | 3.20 m | |
| A-3 | 60 cm | 5.20 m | 4.90 m | 4.60 m | 4.35 m | 4.15 m | 4.00 m |
| 70 cm | 4.85 m | 4.50 m | 4.25 m | 4.05 m | 3.85 m | 3.70 m | |
| 80 cm | 4.50 m | 4.20 m | 4.00 m | 3.75 m | 3.60 m | 3.45 m | |
| 90 cm | 4.25 m | 4.00 m | 3.75 m | 3.55 m | 3.40 m | 3.15 m | |
| A-4 | 60 cm | 5.75 m | 5.40 m | 5.10 m | 4.80 m | 4.60 m | 4.40 m |
| 70 cm | 5.35 m | 5.00 m | 4.70 m | 4.45 m | 4.25 m | 4.05 m | |
| 80 cm | 5.00 m | 4.65 m | 4.40 m | 4.15 m | 4.00 m | 3.80 m | |
| 90 cm | 4.70 m | 4.40 m | 4.15 m | 3.95 m | 3.75 m | 3.50 m | |
| M-5 | 70 cm | 6.50 m | 6.05 m | 5.70 m | 5.45 m | 5.15 m | 4.95 m |
| 80 cm | 6.05 m | 5.70 m | 5.35 m | 5.10 m | 4.85 m | 4.65 m | |
| 90 cm | 5.70 m | 5.35 m | 5.05 m | 4.80 m | 4.55 m | 4.35 m | |
| 100 cm | 5.45 m | 5.10 m | 4.80 m | 4.55 m | 4.30 m | 4.00 m |
Para determinar las cargas por metro cuadrado de diseño deberá tomarse en cuenta el peso propio de las viguetas, bovedillas y capa de compresión (240 kg/m² en T-11, 250 kg/m² en T-15 y 270 kg/m² en T-20 con bovedilla de jalcreto) y (140 kg/m² en T-11, 150 kg/m² en T-15 y 170 kg/m² en T-20 con bovedilla de poliestireno); sumarle cargas de pisos, aplanados, relleno para pendientes, etc., así como las cargas vivas de acuerdo con el reglamento de construcción correspondiente.
La capacidad de cargas de las viguetas y, por lo tanto, los claros permisibles podrán aumentarse apuntalando provisionalmente las viguetas hasta que la capa de compresión adquiera la resistencia del proyecto. Consulta a nuestro departamento técnico.
Detalles de vigueta y bovedilla
Los dibujos de detalle muestran cómo utilizar el sistema de vigueta y bovedilla. Para cada caso, el constructor responsable de la obra deberá resolver la estructuración completa de la misma cumpliendo con las especificaciones que indique el reglamento de construcciones concerniente, y será quien determine las secciones y armados de todos los elementos estructurales y la solución correcta de los detalles constructivos y definitivos.
Sección compuesta: capa de compresión de concreto de 4 cm de espesor con una resistencia mínima de f´c=200 kg/cm². Malla de acero tipo 66-1010 ahogada en la capa de compresión.
Detalles disponibles, que puedes solicitar por teléfono o WhatsApp:
- Encuentro de vigueta en trabe interior
- Doble vigueta para soportar muro tapón
- Apoyo en patín inferior
- Vigueta y bovedilla en cumbrera
- Volado de viga en la losa plana
- Ajuste con bovedilla recortada
- Ajuste con bovedilla cimbrada
- Vigueta en dala, sección
- Instalación sanitaria
- Instalación eléctrica
Recomendaciones de instalación
- Utilizar las bovedillas que llevan una de las caras tapadas para colocarlas en los extremos como cimbra de las dalas.
- Calcular las secciones y armados de los cerramientos que llevan cargas concentradas.
- Los armados de los castillos y dalas deberán bayonetearse en caso necesario para introducir las viguetas, pero nunca cortarse.
- Cumplir con las especificaciones de traslapes y anclajes de los armados de castillos y dalas.
- No caminar ni arrastrar carretillas directamente sobre la bovedilla antes de colar la capa de compresión.
- Humedecer bien la viga y la bovedilla antes de colar para permitir mejor adherencia.
- Acomodar en obra la viga y la bovedilla en espacios nivelados. Las estibas de bovedilla no deberán exceder de 6 piezas de altura.
- Las entregas de viga y bovedilla son en obra, a pie de camión, en lugares accesibles y nivelados.
Cotiza vigueta y bovedilla
Llámanos o escríbenos por WhatsApp e indícanos el tipo de proyecto.
Información conforme al Catálogo de Productos, versión 2.0, de Comercial de Construcción Bloquera Llanitos (octubre de 2026). La asistencia técnica orienta sobre el uso del producto y no sustituye el cálculo estructural, el proyecto ni la responsabilidad del Director Responsable de Obra.
